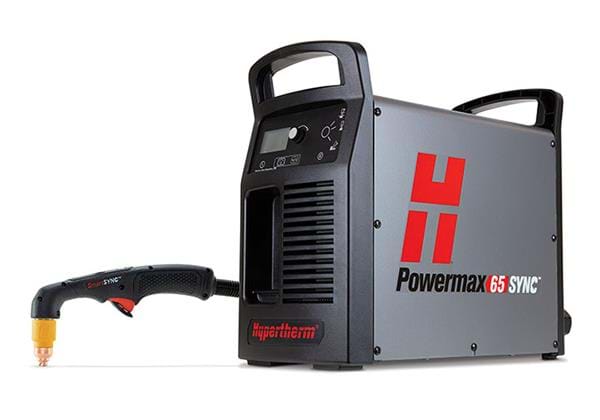

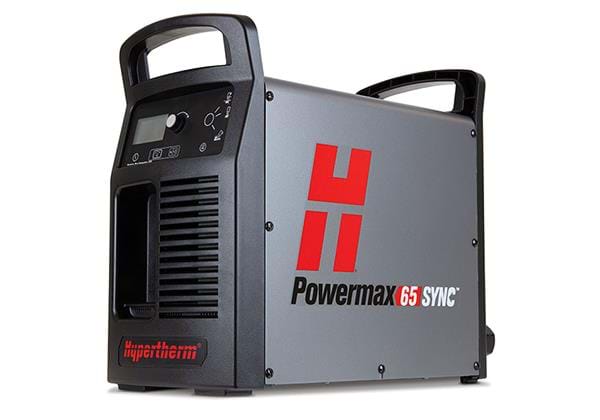

Hypertherm Powermax 65 SYNC

Hypertherm Powermax65 SYNC plazmavágó

Hyperterm Powermax65 SYNC Invent Welding
Hyperterm Powermax65 SYNC SmartSync pisztollyal Invent Welding

A Powermax65 SYNC™ kézi plazmavágó rendszerek következő generációja, nem hasonlít egyetlen, eddig megismert kézi plazmavágóhoz sem. A beépített intelligenciával és forradalmian új, egy darabból álló kopóalkatrész patronnal rendelkező Powermax65 SYNC™ egyszerűsíti a plazmavágó rendszer működését, optimalizálja a fogyóeszközök készletét, csökkenti a működési költségeket és maximalizálja a teljesítményt.

A Hypertherm Powermax65 SYNC™ 2021. október végétől váltja fel a gyártásból kivont,  korábbi Powermax 65-öt. Természetesen a Hypertherm biztosítja az alaktrészeket a korábbi gépeihez.

Kapacitás Vastagság Vágási sebesség
Ajánlott
Vágás
20 mm
500 mm/ perc
25 mm
250 mm/ perc
Ferde vágás (darabolás)
32 mm
125 mm/ perc
Lyukasztás
16 mm

Kézivágás kapacitása

Ajánlott – Az ötvözetlen acél vastagsága, amelyen a rendszer jó vágásminőséget és legalább 500 mm per perc sebességet képes nyújtani. Ajánlott, hogy a vágás legalább nyolcvan százaléka az ajánlott vastagságon
történjen.

Ferde vágás (darabolás) – Az ötvözetlen acél azon vastagsága, amely viszonylag jól darabolható legalább 125 mm per perc
sebességgel, de gyenge vágásminőség mellett. Minél ritkábban vágjon a ferdevágási vastagságon.

Kapacitási jellemzők

Nincs iparági szabvány a plazmarendszerek
osztályozására, így körültekintően kell eljárni a különböző márkák összehasonlításakor.

Lyukasztási kapacitás (gépi)

Az ötvözetlen acél azon vastagsága, amelyet
automatikus pisztolymagasság-szabályozó
segítségével lehet lyukasztani a kopó alkatrészek túlzott elhasználódása nélkül. Élkezdetnél a vágási kapacitás ugyanakkora, mint a kézi kapacitás.

A Hypertherm Powermax65 SYNC™ előnyei

Könnyen kezelhető

Hypertherm Powermax SYNC catridge

Minimalizálja a működési költségeket

Hypertherm cartridge patron család

Maximalizálja a teljesítményt

Hypertherm Powermax SmartSync

Iparágvezető megbízhatóság

Hypertherm Powermax SmartSync, SpringStart

Specifikáció

Hálózati feszültség​
200-600 V, ~3, 50/60 Hz
Hálózati áramfelvétel 9 kW mellett
200/208/240/480/600 V, 3-PH 32/31/27/13/13 A @ 9 kW
Kimeneti áram
20 - 65 A
Névleges kimeneti feszültség
139 VDC
Bekapcsolási idő 40 °C
50% @ 65 A, 230–600 V, 1/3-PH 40% @ 65 A, 200–208 V, 1/3-PH 100% @ 46 A, 230–600 V, 1/3-PH
Üresjárási feszültség (OCV)
295 VDC
Méretek fogantyúkkal együtt
Sz x Mé x M:234 mm x 500 mm x 455 mm​
Tömeg 7,6 m-es pisztollyal
29 Kg
Optimális bemeneti gáznyomás
7,6–8,3 bar
Javasolt bemeneti gáznyomás
Vágás: 210 I/perc @ 5,9 bar Vágás: 210 I/perc @ 4,8 bar
Tápkábel hosszúsága
3 m
Típusa
Inverter - Szigetelt kapus bipoláris tranzisztor
Gázellátás
Tiszta, száraz, olajmentes levegő vagy nitrogén
Tanúsítványok
CE,C-Tick,CU/GOST​
Garancia
Áramforrás: 3 év ; Pisztoly: 1 év​

Hypertherm Powermax65 SYNC™ rendelési kódjai

Hypertherm Powermax65 SYNC™ standard konfigurációk

Áramforrás 75°-os kézi pisztoly 75° és 15°-os kézi pisztoly
7,6 m
15,2 m
7,6 m
Távirányító nélkül
Standard áramforrás

083356



083357



083360



Áramforrás CPC kimenettel, feszültségosztóval

083358



083359



Hypertherm Powermax65 SYNC™ kész rendszerek

Áramforrás 180°-os gépi pisztoly 180°-os gépi pisztoly és 75°-os kézi pisztoly
7,6 m
10,7 m
15,2 m
10,7 m/7,6 m
Távirányítóval
Távirányító nélkül
Távirányítóval
Távirányító nélkül
Távirányítóval
Távirányítóval
Áramforrás CPC porttal és feszültségosztóval

083362

083327

083364

083363

083365



Áramforrás CPC porttal, feszültségosztóval és soros porttal
08366
083367

Hypertherm Powermax65 SYNC™ külön áramforrások

Fázis Áramforrás Áramforrás CPC porttal és feszültségosztóval Áramforrás CPC porttal, feszültségosztóval és soros porttal
Powermax65 SYNC 200–600 V

083368



083369



083370



Test- és vezérlő kábelek a Hypertherm Powermax65 SYNC™-hez

Testkábelek

Testkábel
Kábel hossza
Testcsipesszel
C szorítóval (sikattyúval)
Kábelsaruval
7,6 m
223035
223203
223209
15,2 m
223034
223204
223210
22,8 m
223033
223205
223211

Vezérlő kábelek

Vezérlő kábelek
Kábel hossza
Távirányító
CNC kábel, csatlakozóval, osztott feszültséghez
CNC kábel, csatlakozóval, nem osztott feszültséghez
CNC, D-sub (VGA) csatlakozó, osztott feszültséghez
RS-485 soros csatlakozó nélkül
RS-485 soros kábel D-sub csatlakozóval
7,6 m
128650
228350
023206
223048
223236
223239
15,2 m
128651
228351
023279
123896
223237
223240
22,8 m
128652

SmartSYNC pisztolyok

Kézi pisztolyok Gépi pisztolyok Robot/Mini pisztolyok
Kábel hossza
75°
15°
180°
180°
90°
45°
4,5 m
059733
7,6 m
059726
059723
059719
059734
059731
059729
10,7 m
059720
15,2 m
059727
059724
059721
059735
059732
059730
22,8 m
059728
059725
059722
059737
059736
Hypertherm PowermaxSync Smartsync pisztolyok

A SmartSYNC pisztolyok RFID kapcsolattal rendelkeznek, amelyek a Hypertherm kazettával összekapcsolva a Powermax SYNC rendszerrel kommunikálnak, hogy automatikusan beállítsák az áramerősséget és a megfelelő folyamatot a tápegységen. Elérhető kézi, gépesített és robotpisztoly konfigurációkban.

Hypertherm kopó alkatrészek SmartSYNC pisztolyokhoz

Kopó alkatrészek 45A/ 65A és FineCut kézi vágáshoz

Hypertherm vágópatronok (cartridge-ok)
Vágási folyamat
Patron
65 A
45 A
FineCut ® finom vágás
Hypertherm SmartSync Cartridge kazetta 65A 45A
Hypertherm SmartSync patron méretek
Hypertherm

Kopó alkatrészek 45A/ 65A és FineCut gépi vágáshoz

Hypertherm vágópatronok (cartridge-ok)
Vágási folyamat
Patron
65 A
45 A
FineCut ® finom vágás
Ohmikus készlet
Hypertherm SmartSync Cartridge kazetta gépi 65A 45A

Kopó alkatrészek 45 - 85A gyökfaragáshoz

Hypertherm vágópatronok (cartridge-ok)
Vágási folyamat
Patron
Gyökfaragás 45–85 A
Gyökfaragás 45–85 A
Hypertherm SmartSync Cartridge kazetta gyökfaragás 45-85A

Kopó alkatrészek FlushCut vízszintes kézi vágáshoz

Hypertherm vágópatronok (cartridge-ok)
Vágási folyamat
Patron
65 A
Hypertherm SmartSync Cartridge kazetta FlushCut 65A kézi vágáshoz

Kopó alkatrészek kiterjesztett vágáshoz és gyökfaragáshoz

Hypertherm vágópatronok (cartridge-ok)
Vágási folyamat
Patron
Darabolás 65A
Gyökfaragás 65A
Gépi vágás 65A
Hypertherm 428984 patron
