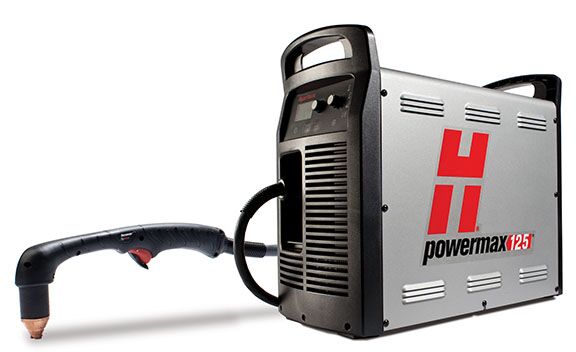

Hypertherm Powermax 125 plazmavágó
A maximális hatékonyságú és teljesítményű új Powermax125 gyorsan, vastagon vág. A 100%-os bekapcsolási idő, a 25 mm lyukasztási képesség és a 12,5 kg/óra vésési fémeltávolítási sebesség jóvoltából a Powermax125 megfelelő eszköz bármely ipari vágási és vésési feladathoz. Az új Duramax Hyamp™ pisztolysorozat különféle stílusokban kapható, amely a különféle vágási és vésési alkalmazások legszélesebb skálájához alkalmas.
| Kapacitás | Vastagság | Vágási sebesség |
|---|---|---|
|
Ajánlott |
Vágás |
|
|
38 mm |
457 mm/ perc |
|
|
44 mm |
250 mm/ perc |
|
|
Ferde vágás(darabolás) |
57 mm |
125 mm/ perc |
|
Lyukasztás |
25 mm |
|
|
Gyökfaragás |
12,52 kg/ óra |
Mé 4,3 - 7,9 mm x Sz 6,1 - 9,9 mm |
Kézivágás kapacitása
Ajánlott – Az ötvözetlen acél vastagsága, amelyen a rendszer jó vágásminőséget és legalább 500 mm per perc sebességet képes nyújtani. Ajánlott, hogy a vágás legalább nyolcvan százaléka az ajánlott vastagságon
történjen.
Ferde vágás (darabolás) – Az ötvözetlen acél azon vastagsága, amely viszonylag jól darabolható legalább 125 mm per perc
sebességgel, de gyenge vágásminőség mellett. Minél ritkábban vágjon a ferdevágási vastagságon.
Kapacitási jellemzők
Nincs iparági szabvány a plazmarendszerek
osztályozására, így körültekintően kell eljárni a különböző márkák összehasonlításakor.
Lyukasztási kapacitás (gépi)
Az ötvözetlen acél azon vastagsága, amelyet
automatikus pisztolymagasság-szabályozó
segítségével lehet lyukasztani a kopó alkatrészek túlzott elhasználódása nélkül. Élkezdetnél a vágási kapacitás ugyanakkora, mint a kézi kapacitás.
A Hypertherm Powermax 125 előnyei
Maximális termelékenység
- Ötszörös vágási sebesség a lángvágáshoz képest
- A kiváló vágási és gyökfaragási minőség miatt kevesebb időveszteség az előkészítés, illetve az utómunkák során
- Maximális vágási idő 100% Bi-vel
Alacsony üzemeltetési költségek
- Akár négyszer hosszabb felhasználási idő a fogyó-kopó alkatrészek terén, ebben a vágási áramerősség tartományban
- Automatika figyeli és felügyeli az elektróda elhasználtságát, amely védi a pisztolyt és a munkadarabot egyaránt
Könnyű kezelhetőség vágáskor és gyökfaragáskor
- Nincs szükség a vágási levegő nyomásának változtatására. A SmartSense™ technológia mindig figyeli a szükséges mennyiséget
- Könnyen kezelhető, egyszerűen használható és cserélhető pisztolytípusokkal gyorsabb és könnyebb alkalmazhatóság
A legnehezebb felhasználásai körülményekre gyártva és tesztelve
- A Duramax™ Hyamp™ pisztolyokat nagy hő és fizikai igénybevételhez tervezték
- A SpringStart™ technológia felügyeli a megbízható gyújtást és a folyamatos vágást
- Alacsony karbantartási szükséglet, maximalizált üzemidő
Strapabíró és megbízható
- A Duramax Lock kialakítása miatt ellenáll a magas hőnek
- A SpringStart technológia biztosítja a vágások egységes kezdetét egy jóval megbízhatóbb pisztollyal
- A Hypertherm Certified biztosítja a megbízható működést a legtöbb igénnyel szemben
Specifikáció
|
Hálózati feszültség |
400 V, ~3, 50/60 Hz |
|
Hálózati áramfelvétel 21,9 kW mellett |
400 V, 3 fázisú, 36 A |
|
Kimeneti áram |
30 - 125 A |
|
Névleges kimeneti feszültség |
175 VDC |
|
Bekapcsolási idő 40
°C |
100%
125 A, 400 V, 3 fázis
|
|
Üresjárási feszültség (OCV) |
305 VDC |
|
Méretek fogantyúkkal együtt |
Sz x Mé x M:592 mm x 274 mm x 508 mm |
|
Tömeg 4,5 m-es pisztollyal |
47,9 Kg |
|
Tápkábel hosszúsága |
3 m |
|
Típusa |
Inverter - Szigetelt kapus bipoláris tranzisztor |
|
Gázellátás |
Tiszta, száraz, olajmentes levegő vagy nitrogén |
|
Ajánlott beáramlási gázhozam/ nyomás |
Vágás: 260 l/perc @ 5,9 bar
Gyökfaragás: 212 l/perc @ 4,1 bar
|
|
Tanúsítványok |
CE,C-Tick,CU/GOST |
|
Garancia |
Áramforrás: 3 év
; Pisztoly: 1 év |
Hypertherm Powermax 125 Duramax pisztoly kopó alkatrészei
| Alkatrész típusa | Pisztoly típusa | Áramerősség | Védőkupak | Távtartó | Fúvóka | Elektróda | Örvénygyűrű |
|---|---|---|---|---|---|---|---|
|
Standard kézi |
Kézi |
30 - 125 A |
|||||
|
Gépi vágás |
Gépi |
30 - 125 A |
|||||
|
Gyökfaragás |
Kézi/ gépi |
45 - 125 A |
|||||
|
Precíziós faragás |
Kézi |
45 -125 A |
|||||
|
FineCut |
Kézi/ Gépi |
30 - 45 A |
kézi
gépiHypertherm Powermax 125 alkatrész csomagok
Hypertherm Powermax 125 alkatrész csomagolása
A Hypertherm Powermax 125 kopó alkatrészeit a kék fejléces csomagokban találja!

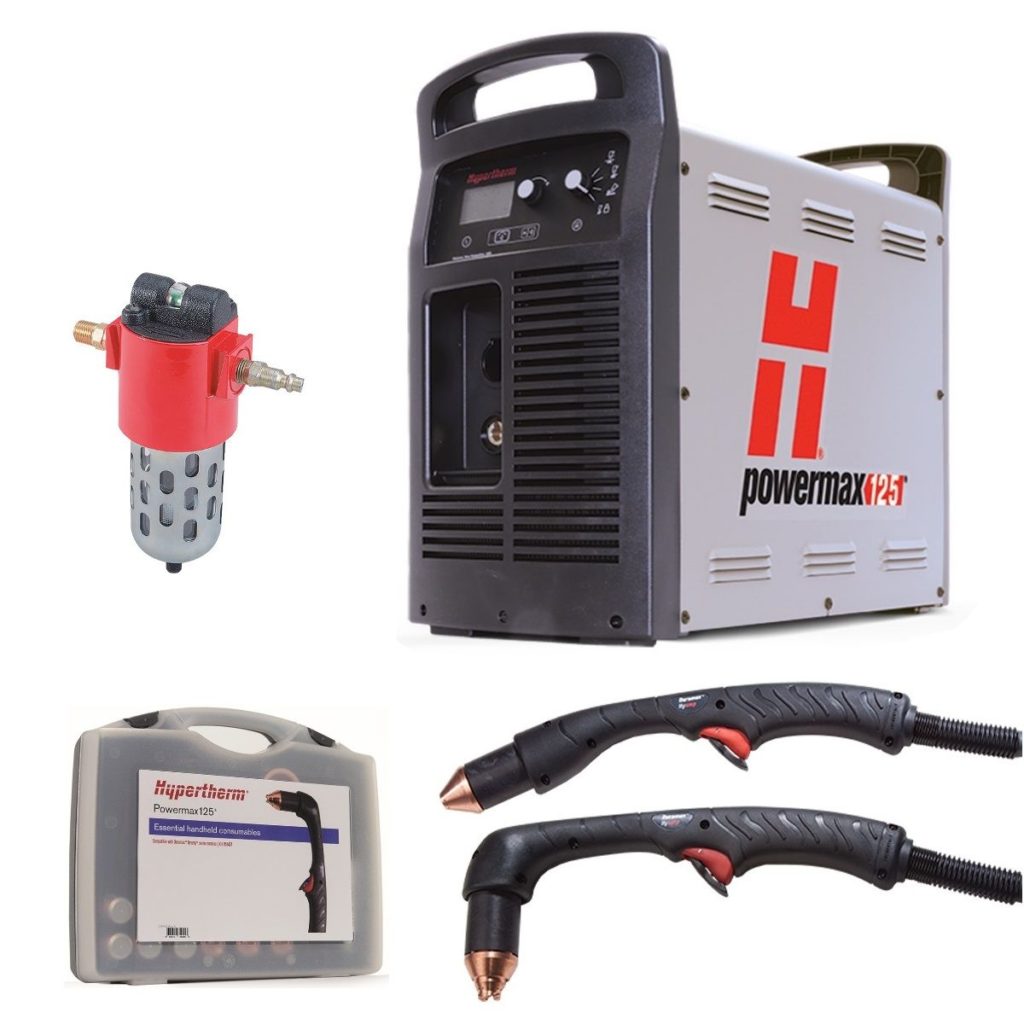

Hypertherm Powermax 125 Essential cutting kit kézi vágáshoz (30 - 105 A)
Hypertherm Powermax 125 Essential cutting kit gépi vágáshoz (30 - 125 A)
| Alkatrész készlet | Rendelési kód | A készlet tartalma | Essential kit | |
|---|---|---|---|---|
|
Essential cutting kit |
851475 |
Védőkupak (45-65 A) - 1 db
|
851475
|
|
|
Védőkupak (65-125 A) - 2 db
|
||||
|
Távtartó - 1 db
|
||||
|
Fúvóka (65 A) - 1 db
|
||||
|
Fúvóka (105 A) - 1 db
|
||||
|
Fúvóka (125 A) - 4 db
|
||||
|
Elektróda - 6 db
|
||||
|
Örvénygyűrű - 1 db
|
||||
Hypertherm Powermax 125 Essential cutting kit ohmikus gépi vágáshoz (30 - 125 A)
| Alkatrész készlet | Rendelési kód | A készlet tartalma | Essential kit | |
|---|---|---|---|---|
|
Essential cutting kit |
851476 |
Védőkupak (45-65 A) - 1 db
|
851476
|
|
|
Védőkupak (65-125 A) - 2 db
|
||||
|
Távtartó ohmikus - 1 db
|
||||
|
Fúvóka (65 A) - 1 db
|
||||
|
Fúvóka (105 A) - 1 db
|
||||
|
Fúvóka (125 A) - 4 db
|
||||
|
Elektróda - 6 db
|
||||
|
Örvénygyűrű - 1 db
|
||||
Hypertherm Powermax 125 rendelési kódjai
Hypertherm Powemax 125 standard konfigurációk
| Áramforrás | 85°-os kézi pisztoly | 85° és 15°-os kézi pisztoly | 180°-os gépi pisztoly | 180°-os gépi és 85°-os kézi pisztoly | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
7,6 m |
15,2 m |
7,6 m |
15,2 m |
7,6 m |
15,2 m |
15,2 m/ 7,6 m |
||||||
|
|
|
|
Távirányító nélkül |
Távirányítóval |
Távirányító nélkül |
I/O kábellel |
Távirányítóval |
Távirányító nélkül |
I/O kábellel |
Távirányítóval |
|||
|
Áramforrás CNC kimenettel, feszültségosztóval |
059526 |
059527 |
059528 |
059572 |
059530 |
|
|
059531 |
|
|
059529 |
||
|
Áramforrás CNC kimenettel, feszültségosztóval, soros porttal |
|
|
|
|
|
059532 |
05934 |
|
059533 |
059535 |
|
||
Hypertherm Powermax 125 külön áramforrások
| Fázis | Áramforrás CNC porttal és feszültségosztóval | Áramforrás CNC porttal, feszültségosztóval és soros porttal |
|---|---|---|
|
400 V CE/ CCC |
059486 |
059487 |
Hypertherm Duramax pisztolyok 125-höz
| Kézi pisztolyok | Gépi pisztolyok | Robot pisztolyok | |||||
|---|---|---|---|---|---|---|---|
|
Kábel hossza |
85° |
15° |
180° |
mini 180° |
45° |
90° |
180° |
|
4,5 m
|
|
|
059519 |
059514 |
|
|
|
|
7,6 m |
059492 |
059495 |
059520 |
059515 |
059564 |
059656 |
059566 |
|
10,7 m |
|
|
059521 |
059516 |
|
|
|
|
15,2 m |
059493 |
059496 |
059522 |
059517 |
|
|
|
|
22,8 m |
059494 |
059497 |
059523 |
|
|
|
|
Test- és vezérlő kábelek a Hypertherm Powermax 125-höz
Testkábelek
| Testkábel | |||
|---|---|---|---|
|
Kábel hossza |
Testcsipesszel |
C szorítóval (sikattyúval) |
Kábelsaruval |
|
7,6 m
|
223292 |
223298 |
223295 |
|
15,2 m |
223293 |
223299 |
223296 |
|
22,8 m |
223294 |
2232300 |
223297 |
Vezérlő kábelek
| Vezérlő kábelek | ||||||
|---|---|---|---|---|---|---|
|
Kábel hossza |
Távirányító |
CNC kábel, csatlakozóval, osztott feszültséghez |
CNC kábel, csatlakozóval, nem osztott feszültséghez |
CNC, D-sub (VGA) csatlakozó, osztott feszültséghez |
RS-485 soros csatlakozó nélkül |
RS-485 soros kábel D-sub csatlakozóval |
|
7,6 m
|
128650 |
228350 |
023206 |
223048 |
223236 |
223239 |
|
15,2 m |
128651 |
228351 |
023279 |
123896 |
223237 |
223240 |
|
22,8 m |
128652 |
|
|
|
|
|
Képgaléria
Videogaléria
Hasznos videok a Hypertherm Powermax 85-ről
Előző
Következő

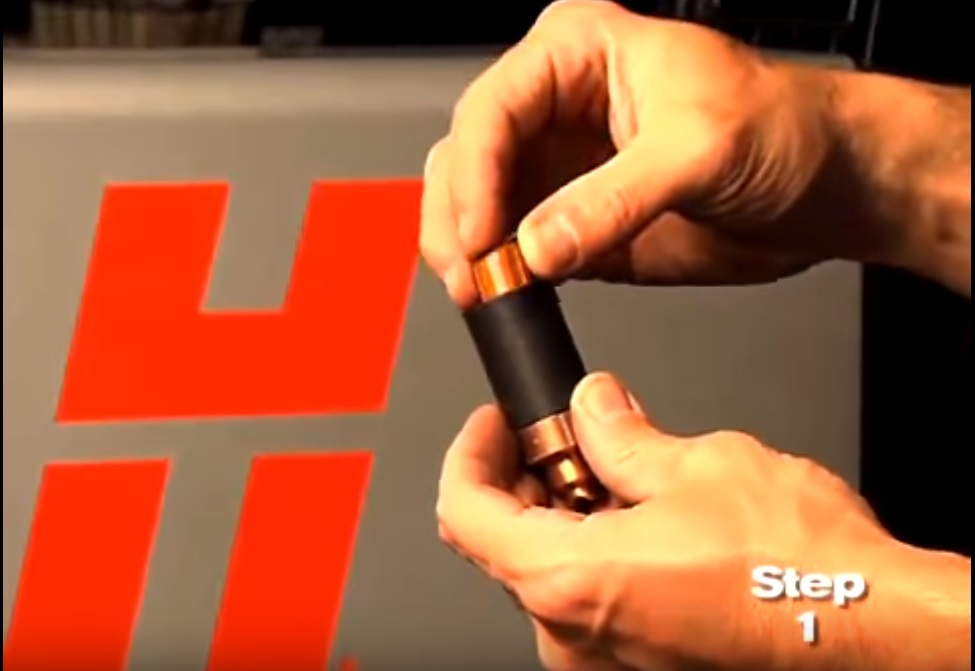

Mikor és hogyan kell cserélni a Powermax fogyó/ kopó alkatrészeit?
