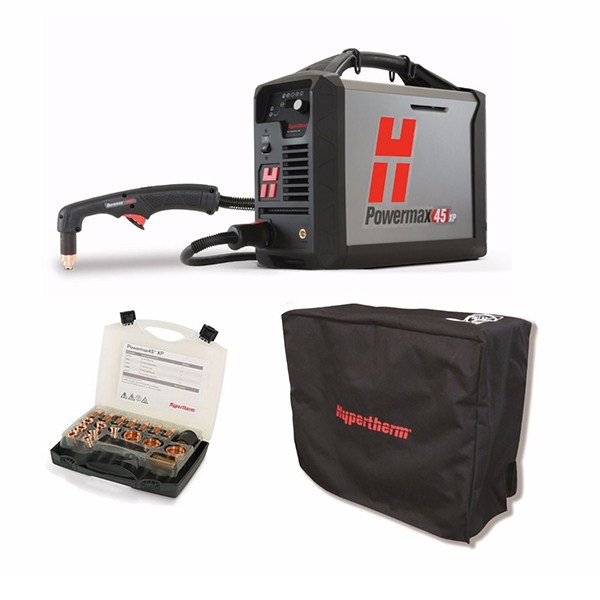

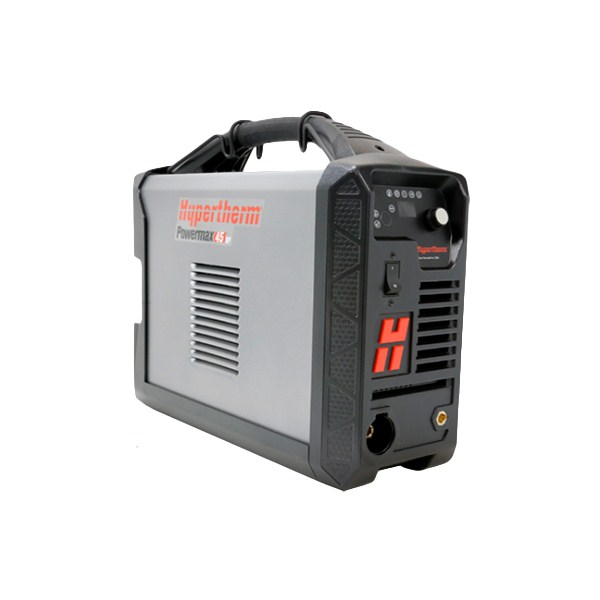

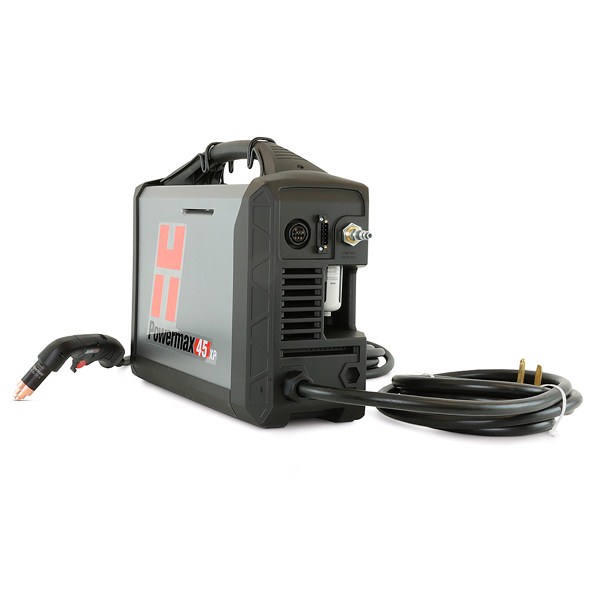

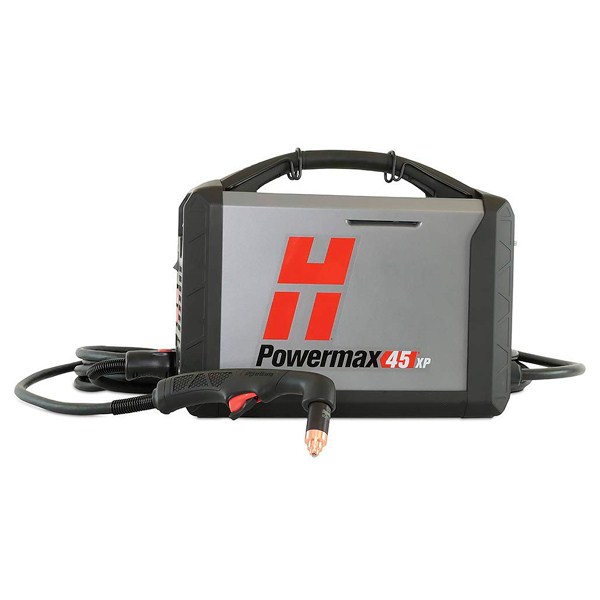

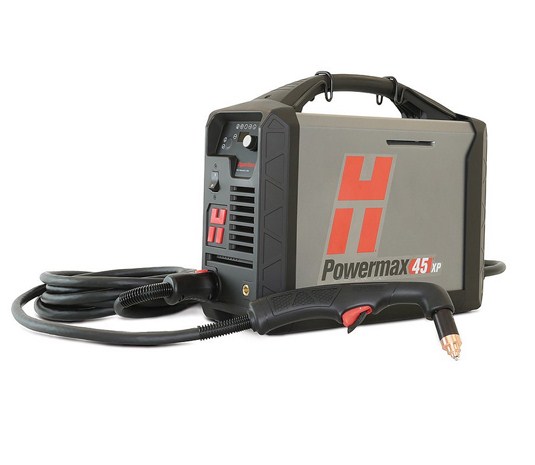

Hypertherm Powermax45 XP plazmavágó

A Hypertherm és az Invent Welding örömmel mutatja be az új Powermax 45 XP-t, a minden idők legkeresettebb Powermax plazmavágó utódját, kategóriájában a legsokoldalúbb és legjobb teljesítményű plazmavágót.

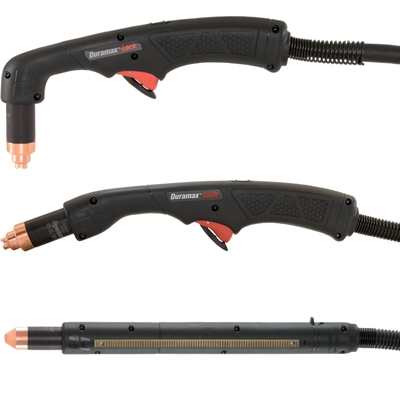

A Powermax45®XP plazmavágó megnövelt vágási kapacitást – akár 16 mm-es fémvastagságig –, valamint gyorsabb vágási sebességet és automatikus gázbeállítást biztosít a gyors, egyszerű beállítás és kezelés érdekében. A Duramax®Lock vágópisztolyok a fémvastagság szélesebb tartományának kézi és gépesített vágását támogatják, valamint olyan precíziós marást, mint a ponthegesztés eltávolítása és a jelölési képességek.

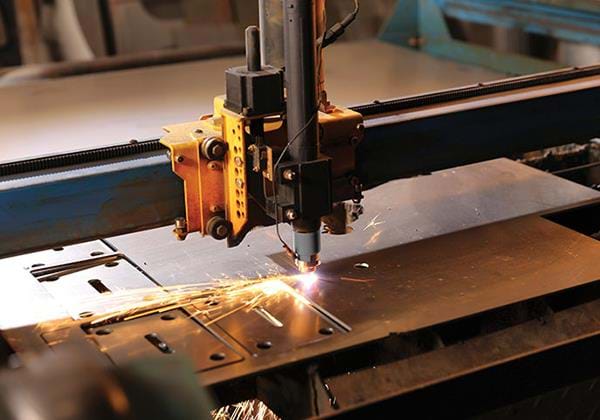

Az áramforrás a CNC vezérlés kommunikációs portján keresztül csatlakoztatható 3D vágóasztalokhoz.

Kapacitás	Vastagság	Vágási sebesség
Ajánlott	Vágás
	16 mm	500 mm/ perc
	22 mm	250 mm/ perc
Ferde vágás (darabolás)	29 mm	125 mm/ perc
Lyukasztás	12 mm
Gyökfaragás	3,4 kg/ óra	Mé 3,2 mm x 5,5,mm

Kézivágás kapacitása

Ajánlott – Az ötvözetlen acél vastagsága, amelyen a rendszer jó vágásminőséget és legalább 500 mm per perc sebességet képes nyújtani. Ajánlott, hogy a vágás legalább nyolcvan százaléka az ajánlott vastagságon
történjen.

Ferde vágás (darabolás) – Az ötvözetlen acél azon vastagsága, amely viszonylag jól darabolható legalább 125 mm per perc
sebességgel, de gyenge vágásminőség mellett. Minél ritkábban vágjon a ferdevágási vastagságon.

Kapacitási jellemzők

Nincs iparági szabvány a plazmarendszerek
osztályozására, így körültekintően kell eljárni a különböző márkák összehasonlításakor.

Lyukasztási kapacitás (gépi)

Az ötvözetlen acél azon vastagsága, amelyet
automatikus pisztolymagasság-szabályozó
segítségével lehet lyukasztani a kopó alkatrészek túlzott elhasználódása nélkül. Élkezdetnél a vágási kapacitás ugyanakkora, mint a kézi kapacitás.

A Hypertherm Powermax 45XP előnyei

Könnyen használható, sokoldalú kivitel

Kis mérete és könnyű súlya miatt kivételesen egyszerűen hordozható 16 mm-es vágórendszer
Kézi és gépi használat CNC interfésszel és FastConnect pisztolycsatlakozással
A szabadalmaztatott érintő vágási technológia megkönnyíti a használatot – a berendezést először használó gépkezelők számára is
Vágjon különböző munkaállomásokon a könnyen cserélhető pisztolyfejek segítségével
Precíziós munkafolyamatok elvégzése alacsony áramerősséggel a maximális termelékenységé eléréséért
Nem kell megváltoztatni a légnyomást, a Smart Sense technológia automatikusan beállítja a helyes értéket

Strapabíró és megbízható

Maximális termelékenység

Kiemelkedő sokoldalúság

A CNC interfész és a FastConnect™ pisztoly csatlakozás lehetővé teszi mind a kézi, mind a gépi működtetést
Számos kézi és automatizált folyamatot támogatnak a különböző pisztolyok és a hozzájuk tartozó speciális kopó alkatrészek.
Legyen szó finom vágáshról, darabolásról, gyökfaragásról, preciziós marásrl vagy jelölésről mindegyikhez megtalálja a szükséges kopó alkatrészt.

Kiemelkedő sokoldalúság

Specifikáció


Hálózati feszültség	230 V egyfázisú 50/60 Hz vagy 400V, ~3, 50/60 Hz
Hálózati áramfelvétel 2,5 kW mellett	230 V, egyfázisú 33 A 400 V, háromfázisú 10 A
Kimeneti áram	10 - 45A
Névleges kimeneti feszültség	145 VDC
Bekapcsolási idő 40 °C	50% 45 A, 230 V, egyfázisú 60% 41 A,230 V, egyfázisú 100% 32 A, 230 V, egyfázisú50% 45 A,400 V, háromfázisú 60% 41 A, 400 V, háromfázisú 100% 32 A,400 V, háromfázisú
Üresjárási feszültség (OCV)	265 VDC
Méretek fogantyúkkal együtt	Sz x Mé x M:173 mm x 442 mm x 357 mm
Tömeg 4,5 m-es pisztollyal	15 Kg
Tápkábel hosszúsága	3 m
Típusa	Inverter - Szigetelt kapus bipoláris tranzisztor
Gázellátás	Tiszta, száraz, olajmentes levegő vagy nitrogén
Tanúsítványok	CE,C-Tick,CU/GOST
Garancia	Áramforrás: 3 év ; Pisztoly: 1 év

Pisztoly kopó alkatrészek

Frissítsen az új vágópatronos platformra!

A Hypertherm egy darabból álló vágópatron platform forradalmi változást jelent a szabványos plazma fogyóeszközökhöz képest. Mindegyik egy darabból álló vágófejet a folyamat és az áramerősség optimalizálja, hogy biztosítsa a teljesítményt, miközben drámai módon leegyszerűsíti a plazmával történő vágáshoz vagy kivágáshoz szükséges alkatrészeket.

Patron adapter

A patron adapter opcionális frissítést biztosít a szabványos fogyóeszközök használatáról az új Hypertherm egyd arabból álló patronos fogyóeszköz platformra történő átálláshoz. A patron adapter a következő rendszerekkel és vágópisztolyokkal való használatra készült. Kérjük, vegye figyelembe, hogy ha a patront Duramax ^® vagy Duramax ^® Lock vágópisztolyon használja az adapterrel, akkor a vágófejről nem kerül átvitelre adat a rendszerbe az automatizált folyamatbeállítás vagy a patron használati adatok biztosítása céljából. Ez a funkció csak a SmartSYNC™ pisztolytechnológiával rendelkező Powermax ^® SYNC™ rendszerekhez érhető el.

Rendszer	Pisztoly típusa	Adapter cikkszáma
Powermax45 ® XP	Duramax ® kézi, gépi és robotos	428951
Powermax65 ®	230 V CE/ CCC
Powermax85 ®
Powermax105 ®

Darabolás és FineCut® alkatrészek kézi pisztolyokhoz

Hypertherm vágópatronok (cartridge-ok)
Vágási folyamat	Patron
45 A	428927
FineCut ® finom vágás	428928

Az alábbi alkatrészeket helyettesíti

Védősapka	Fúvóka	Elektróda	Távtartó	Örvénygyűrű
220818	220941	220842 vagy 220777	220854	220857
220931	220930	220842 vagy 220777	220854	220947

Vágó és FineCut® alkatrészek gépi pisztolyokhoz

A gépi patronok kézi vágáshoz is használhatók szükség esetén.

Hypertherm vágópatronok (cartridge-ok)
Vágási folyamat	Patron
45 A	428925
FineCut ® finom vágás	428926
Ohmikus készlet	428895 (3 db #420580 ohmos gyűrűt tartalmaz)

Az alábbi alkatrészeket helyettesíti

Védősapka	Fúvóka	Elektróda	Távtartó	Örvénygyűrű
220817 vagy 220995	220941	220842 vagy 220777	220854 vagy 220953	220857
220948 vagy 220955	220930	220842 vagy 220777	220854 vagy 220953	220947

Gyökfaragás és precíziós faragás

Hypertherm vágópatronok (cartridge-ok)
Vágási folyamat	Patron
Gyökfaragás 45–85 A	428932
Precíziós marás 45–85 A	428933

Az alábbi alkatrészeket helyettesíti

Védősapka	Fúvóka	Elektróda	Távtartó	Örvénygyűrű
220798	220797	220842	220854	220857
420480	220797	220842	220854	220947

A pisztoly hanyomásos kopó alkatrészei

Alkatrész típusa	Pisztoly típusa	Áramerősség	Védőkupak	Távtartó	Fúvóka	Elektróda	Örvénygyűrű
Standard kézi	Kézi	15 - 45 A	220818	220854	220941	220842 vagy 220777* *Copper Plus elektróda	220857
Gépi vágás	Gépi	15 - 45 A	220817	220854 vagy 220953 Ohmikus
Gépi vágás	Gépi	15 - 45 A	220955	220854 vagy 220953 Ohmikus
Gyökfaragás	Kézi/ gépi	26 - 45 A	420480	220854	420419	220842	220857
Precíziós faragás	Kézi	10 - 25 A	420414	220854
Jelölés	Kézi/ gépi	10 - 25 A	420542	220854 vagy 220953 Ohmikus
FineCut	Kézi	30 - 45 A	220931	220854	220930	220842	220947
	Gépi	30 - 45 A	220948	220854 vagy 220953 Ohmikus
	Gépi	30 - 45 A	220955ohmikus	220854 vagy 220953 Ohmikus
Hy Acces vágás	Kézi	30 - 65 A		420413	420410	420408	220857
Hy Acces gyökfaragás	Kézi	30 - 65 A		420413	420412	420408	220857
Flush cut vágás	Kézi	30 - 45 A	420540	420633	420536	420635	420634

Hypertherm Powermax 45 XP alkatrész csomagok

Hypertherm Powermax 45 XP alkatrész csomagolása

A Hypertherm Powermax 45 XP kopó alkatrészeit a piros fejléces csomagokban találja!

Hypertherm Powermax 45 XP Essential cutting kit (15 - 45 A)

Alkatrész készlet	Rendelési kód	A készlet tartalma		Essential kit
Essential cutting kit	851510	220818	Védőkupak - 2 db	851510
		220854	Távtartó - 1 db
		220941	Fúvóka - 7 db
		220842	Elektróda - 7 db
		220857	Örvénygyűrű - 1 db

Hypertherm Powermax 45 XP Hy Acces készlet kézi vágás és gyökfaragás (30 - 65 A)

Alkatrész készlet	Rendelési kód	A készlet tartalma		Essential kit
Hy Acces kit	428414	420413	Távtartó - 1 db	428414
		420410	Fúvóka - 1 db
		420412	Fúvóka gyökfaragáshoz - 1 db
		420408	Elektróda - 2 db
		220857	Örvénygyűrű - 1 db

Hypertherm Powermax 45 XP Hy Acces induló készlet kézi vágás (30 - 65 A)

Alkatrész készlet	Rendelési kód	A készlet tartalma		Essential kit
Hy Acces kit	428445	420413	Távtartó - 1 db	428445
		420410	Fúvóka - 1 db
		420408	Elektróda - 1 db

Hypertherm Powermax 45 XP Hy Acces induló készlet gyökfaragás (30 - 65 A)

Alkatrész készlet	Rendelési kód	A készlet tartalma		Essential kit
Hy Acces kit gyökfaragás	428446	420413	Távtartó - 1 db	428446
		420412	Fúvóka - 1 db
		420408	Elektróda - 1 db

Hypertherm Powermax 45 XP rendelési kódjai

Hypertherm Powermax 45 XP standard konfigurációk

Áramforrás	Fázis	75°-os kézi pisztoly 6,1 m	75°-os kézi pisztoly 15,2 m
Áramforrás CNC kimenet nélkül	230 V CE/CCC	088130	088132
Áramforrás CNC kimenettel, feszültségosztóval	230 V CE/ CCC	088131	088133
Áramforrás CNC kimenet nélkül	400 V CE/ CCC	088144	088146
Áramforrás CNC kimenettel, feszültségosztóval	400 V CE/ CCC	088145	088147

Hypertherm Powermax 45 XP kész rendszerek

Áramforrás	Fázis	180°-os gépi pisztoly 6,1 m			180°-os gépi pisztoly 6,1 m			180°-os gépi pisztoly 10,6 m
		Távirányítóval	Távirányító nélkül	I/O kábellel	Távirányítóval	Távirányítóval	Távirányító nélkül	I/O kábellel
Áramforrás CNC kimenettel és feszültségosztóval	230 V CE/CCC	088134	088141		088135	088136
Áramforrás CNC kimenettel, feszültségosztóval, soros porttal	230 V CE/ CCC			088139			088140
Áramforrás CNC kimenettel és feszültségosztóval	400 V CE/ CCC	088148	088155		088149	088150
Áramforrás CNC kimenettel, feszültségosztóval, soros porttal	400 V CE/ CCC			088153				088154

Hypertherm Powermax 45 XP külön áramforrások

Fázis	Áramforrás	Áramforrás CNC porttal és feszültségosztóval	Áramforrás CNC porttal, feszültségosztóval és soros porttal
230 V CE/CCC	088093	088106	088107
400 V CE/ CCC	088094	088108	088109

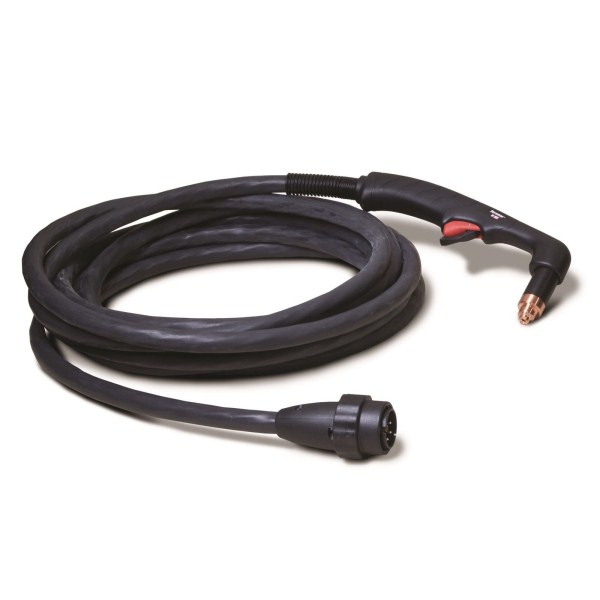

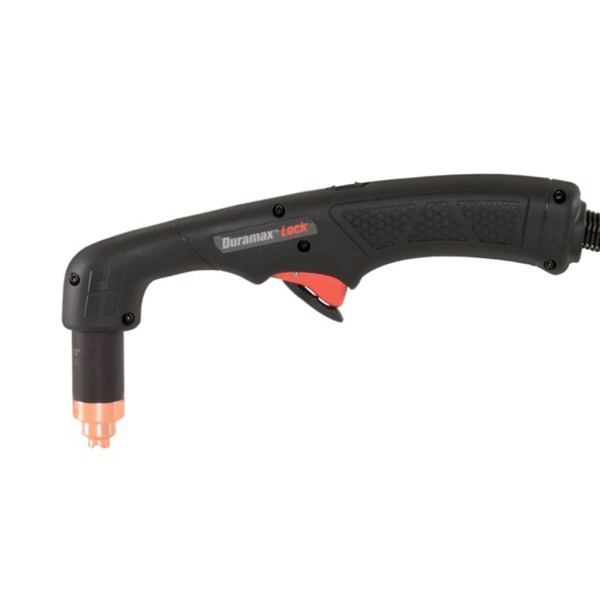

Hypertherm Duramax pisztolyok 45 XP-hez

	Kézi pisztolyok		Gépi pisztolyok		Robot pisztolyok
Kábel hossza	75°	15°	180°	mini 180°	45°	90°	180°
4,5 m			059476	088141	059481
6,1 m	088164	088162
7,6 m			088167	059482	059464	059465	059466
10,6 m			088168	059483
15,2 m	088165	088163	088169	059484
22,8 m	059475	059480

Hypertherm test - és vezérlő kábelek 45 XP-hez

	Testkábel	Vezérlő kábelek
Kábel hossza	Testcsipesszel	Távirányító	CNC kábel, csatlakozóval, osztott feszültséghez	CNC kábel, csatlakozóval, nem osztott feszültséghez	RS-485 soros kábel csatlakozó nélkül	RS-485 soros kábel csatlakozóval
7,6 m	223595	128650	228350	023206	223236	223239
15,2 m	223596	128651	228351	023279	223237	223240
22,8 m	059475	059480
